Le branchement d’un radiateur électrique devient simple quand une sortie de câbles dédiée existe déjà et que le raccordement se limite aux conducteurs du mur vers ceux de l’appareil. La nuance qui change tout tient à l’alimentation. Un radiateur ne se branche pas sur une prise classique et l’emplacement peut rendre la pose inadaptée, surtout en pièce humide.
À retenir
Une pose autonome reste raisonnable quand vous partez d’une sortie de câbles sur circuit spécialisé et que l’emplacement respecte les distances et volumes. Dès que vous n’avez qu’une prise, un doute sur les fils ou une zone sensible, le chantier change de nature.
Le branchement sûr d’un radiateur électrique repose d’abord sur le bon point de départ
La décision utile, avant même de toucher aux fils, consiste à vérifier que vous partez d’une sortie de câbles reliée à un circuit spécialisé, et non d’une prise. Sur ce point, les consignes de base sont nettes. Un radiateur « ne doit en aucun cas être branché sur une prise électrique classique » et il se branche « sur une sortie de câbles associée à un circuit spécialisé ». Un autre guide formule la même logique en parlant de « ligne indépendante, directement liée à votre tableau électrique ».
Dans l’esprit chantier et travaux, la bonne approche tient en deux questions concrètes qui évitent l’improvisation.
Les points à vérifier avant d’ouvrir la boîte de raccordement
Le premier repère tient au point de connexion au mur. Une boîte de raccordement avec une sortie de câbles correspond au cas visé par les méthodes de pose décrites dans les guides. À l’inverse, une prise en apparent au mur indique déjà que l’installation n’est pas prête pour un radiateur raccordé proprement, puisque la prise classique est exclue pour ce type d’appareil.
Le second repère tient à votre périmètre d’intervention. Le présent article reste volontairement dans un scénario courant, à savoir un raccordement sur une sortie de câbles existante, sans modification du tableau électrique, et sans reconfiguration de la ligne.
Bon à savoir
Un point de méthode évite les retours en arrière. Vous décidez d’abord si le mur offre une sortie de câbles et une place cohérente pour le radiateur, puis seulement ensuite vous démontez la plaque et vous repérez les conducteurs. Dans l’autre sens, vous ouvrez souvent pour refermer aussitôt.

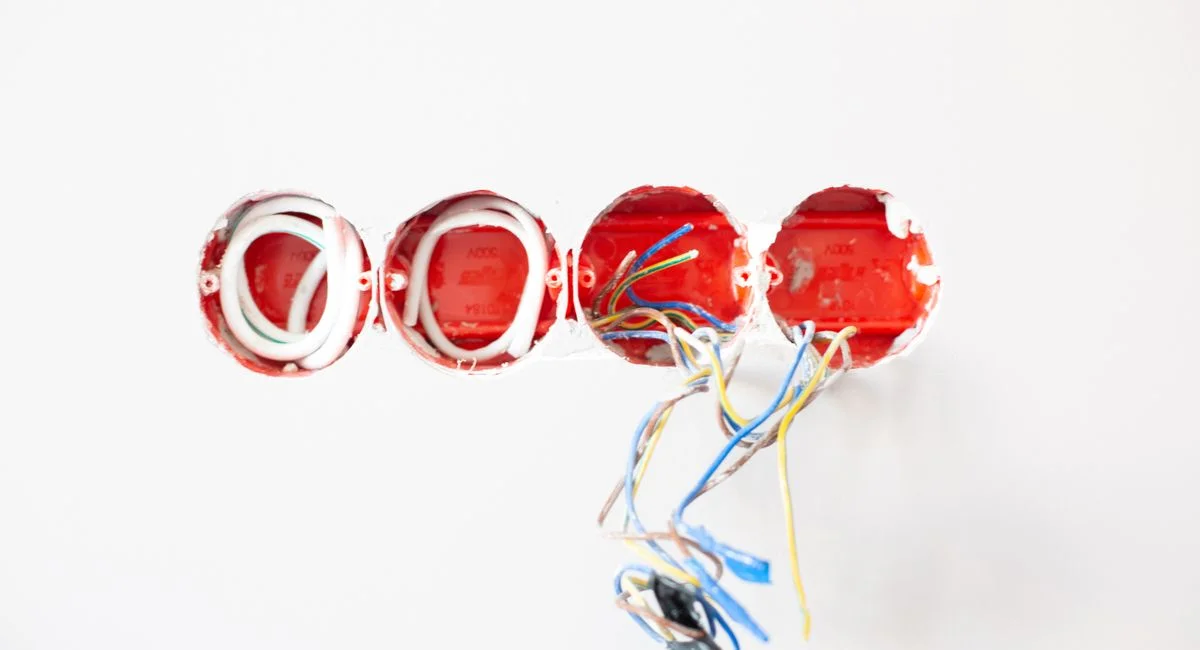

Le circuit dédié, la coupure du courant et la compatibilité de l’appareil
Les guides de pose commencent par la coupure de l’alimentation générale. Cette étape n’est pas une formalité, car vous allez manipuler des conducteurs dans une boîte murale. Ensuite, la compatibilité la plus simple à contrôler tient au mode de raccordement. Le radiateur doit être prévu pour un raccordement fixe sur sortie de câbles, puisque la prise classique n’est pas le mode de branchement attendu.
Enfin, l’emplacement peut rendre l’opération plus délicate. Un fabricant rappelle que des critères de positionnement existent, avec « distances, volumes, normes d’appareils ». Autrement dit, même si le raccordement paraît simple, la zone d’installation peut suffire à faire renoncer à une pose “au plus vite”.
| Situation | Choix | Limite |
|---|---|---|
| Radiateur prévu sur une sortie de câbles dédiée | Raccordement direct sur le circuit spécialisé | La prise classique reste exclue |
| Installation en salle de bains ou près de volumes sensibles | Vérification renforcée des distances et de l’emplacement | Le respect des volumes de sécurité prime sur la facilité de pose |
| Appareil avec fil pilote | Repérage précis des conducteurs avant fermeture | Une erreur de couleur ou de borne bloque la remise en service |
Le câblage d’un radiateur électrique sur sortie de câbles dépend du repérage des fils
Le câblage se passe bien quand vous savez exactement quel fil du radiateur correspond à quel conducteur dans la boîte murale, et que vous refermez une connexion propre, sans interpréter une couleur au hasard. Un article de câblage décrit un cas classique où, côté radiateur, vous trouvez « trois fils un noir, un marron, un bleu » et où « le premier représente le fil pilote, le deuxième la phase et le troisième le neutre ».
Les fils à repérer et leur correspondance au mur
La méthode la plus robuste ne consiste pas à réciter un code couleur général, mais à faire un repérage à deux niveaux.
Le premier niveau concerne le câble du radiateur. Dans la description citée plus haut, le noir correspond au fil pilote, le marron à la phase et le bleu au neutre.
Le second niveau concerne les conducteurs présents dans la boîte murale. Le même article précise que les couleurs correspondantes se retrouvent « dans le mur » et ajoute une nuance pratique, le marron peut « correspondre au rouge » selon les installations. Un autre guide rappelle un jeu de couleurs courant côté alimentation, avec « bleu pour le neutre, rouge pour la phase, rayé jaune et vert pour la terre et noir pour le fil pilote ».
Le point à décider se résume alors simplement.
Le mur présente un conducteur noir identifié fil pilote
Le radiateur peut être raccordé avec fil pilote si l’appareil est prévu pour, sinon ce fil reste à gérer proprement
Le mur ne présente qu’une phase et un neutre
Le radiateur peut fonctionner sans fil pilote si votre modèle ne l’exige pas
Les couleurs au mur ne “collent” pas à celles attendues
La pose s’arrête tant que vous n’avez pas un repérage fiable
Une terre jaune vert apparaît au mur
Beaucoup de radiateurs sont décrits comme classe II dans le cas cité, donc sans conducteur de terre côté appareil, ce qui impose de ne pas improviser le raccordement de cette terre
Attention
Le fil noir ne se traite pas comme une terre “parce qu’il reste une borne”. Un fabricant écrit explicitement de « ne pas raccorder le fil noir à la terre ». Si vous ne savez pas à quoi correspond un conducteur, la bonne décision est de ne pas le brancher au hasard.

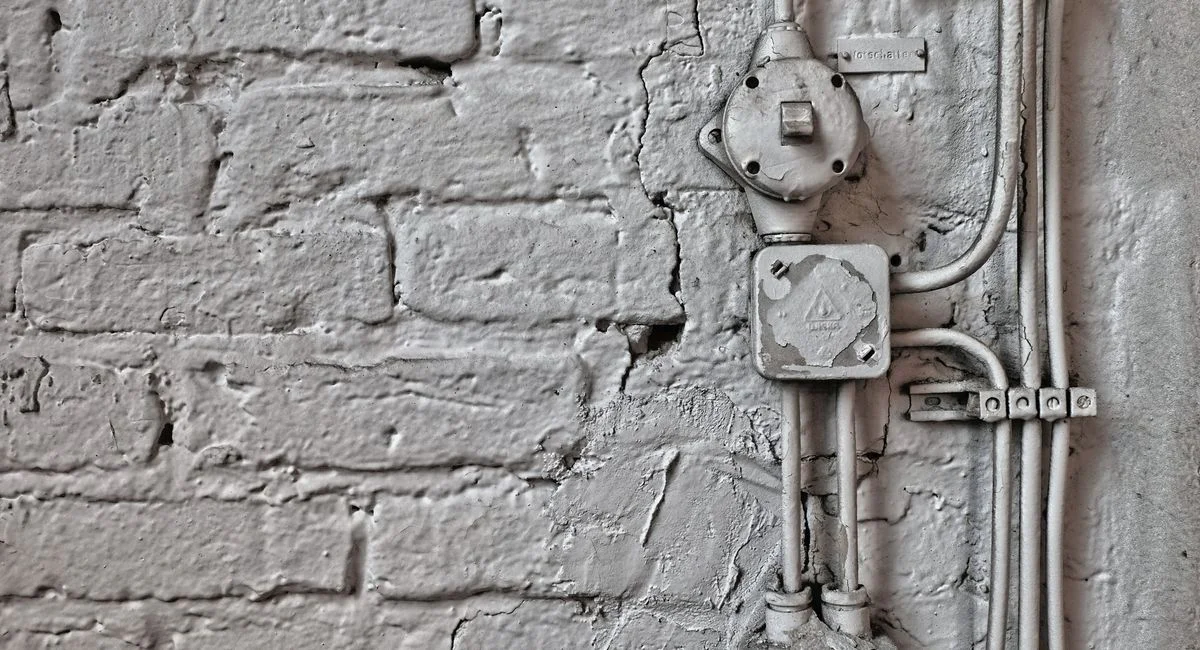

Les cas où le fil pilote change le branchement
Le fil pilote ne change pas la logique phase et neutre, mais il change votre niveau d’exigence sur le repérage. Dans le cas de référence, le noir est présenté comme fil pilote. Un autre guide cite aussi le noir comme fil pilote dans le circuit d’alimentation.
Votre décision pratique tient en une phrase. Vous raccordez le fil pilote seulement si deux conditions sont réunies. Le mur propose bien un conducteur identifié pour cet usage, et votre radiateur annonce un fil pilote à raccorder. Si l’une des deux conditions manque, vous ne “créez” pas un fil pilote en réaffectant un conducteur.
La pose du support et le bon emplacement d’un radiateur électrique évitent les problèmes d’usage
La pose mécanique n’est pas un détail. Un raccordement propre ne compensera pas un radiateur mal placé, gêné par un meuble, ou trop proche d’une zone où les volumes de sécurité s’imposent. Les sources insistent précisément sur ces contraintes d’emplacement et de distance.
La hauteur minimale et les distances à respecter
Un guide de raccordement indique un repère simple pour démarrer, le radiateur se place « au minimum à 15 cm du sol ». Le même passage demande de « s’éloigner suffisamment des murs, des meubles » et d’être vigilant aux « volumes de sécurité de la salle de bain ».
Un fabricant reformule cette idée en rappelant l’importance des « distances minimum d’installation au sol, aux parois, aux meubles ». Vous obtenez ainsi une règle de décision actionnable.
Bon à savoir
La bonne séquence de pose réduit les reprises. Le support se trace au mur, l’horizontalité se contrôle au niveau à bulle, les perçages et chevilles se font avant tout raccordement électrique, puis le radiateur vient se présenter. Un fabricant décrit ce contrôle d’horizontalité et l’ordre de fixation du dosseret avant le raccordement dans la boîte murale.
Les pièces où la sécurité impose plus de prudence
Deux signaux doivent vous rendre plus prudent. Le premier tient à la salle de bains. Les guides rappellent l’existence de volumes et de distances spécifiques. Le second tient à l’obstruction de l’appareil. Un fabricant indique qu’il est « formellement interdit de couvrir ou d’obstruer les entrées ou les sorties d’air ».
La sortie concrète pour le lecteur est une vérification d’usage, pas une règle abstraite. Le radiateur doit pouvoir aspirer et rejeter l’air librement. Il ne doit pas se retrouver coincé derrière un rideau épais, une tablette, ou un meuble qui rend son fonctionnement incohérent.
Un dernier repère évite une erreur fréquente de placement. Le même fabricant précise que « l’appareil ne doit pas être installé sous une prise de courant ».
Dans une approche plus globale de travaux, certains projets visent aussi à limiter la consommation, mais ce sujet relève plutôt de la rubrique rénovation énergétique quand vous entrez dans les choix de performance et d’usage.
La vérification avant remise sous tension se conduit comme une check-list simple
La remise sous tension ne se joue pas au hasard, car une seule connexion mal serrée ou une confusion de conducteurs peut suffire à empêcher la mise en route. Un article décrit une fin de pose “classique” où, après raccordement et remontage, vous remettez le courant et vous testez l’appareil. Le même principe apparaît dans les étapes de fabricant, avec fermeture de la boîte murale après raccordement.
La remise sous tension intervient après trois validations. Les fils sont identifiés et raccordés proprement, la boîte murale est refermée, le radiateur est bien posé sur son support sans obstruction.Les erreurs courantes à éviter au moment de refermer
Trois erreurs reviennent souvent sur chantier, parce qu’elles “semblent marcher” sur le moment.
- La première erreur tient au branchement sur une prise classique alors que les sources l’excluent explicitement.
- La deuxième erreur tient au fil pilote traité comme une terre ou raccordé “au petit bonheur”. Un fabricant indique de ne pas raccorder le fil noir à la terre.
- La troisième erreur tient à l’emplacement, avec un appareil trop bas, trop proche d’un meuble, ou dans une zone où les volumes de sécurité existent sans être respectés.
Le test final après raccordement
Le test final est volontairement basique dans ce scénario, puisque vous ne touchez pas au tableau électrique. Vous remettez l’alimentation générale, puis vous vérifiez que le radiateur s’allume et répond à sa commande. Le guide cité résume cette étape en deux actions, remise du courant puis test.
Attention
Un radiateur qui ne démarre pas ne se “répare” pas en inversant des fils au hasard. Vous recoupez l’alimentation générale, vous rouvrez la boîte murale, et vous revenez au repérage des conducteurs, en particulier si un fil pilote noir est présent côté mur ou côté appareil.
La décision entre pose autonome et aide d’un professionnel se prend sur des indices simples
Le vrai choix n’oppose pas “je sais” à “je ne sais pas”. Il oppose un raccordement sur sortie de câbles existante, avec des fils identifiables, à une situation où vous devriez modifier l’installation pour la rendre conforme au mode de branchement attendu. Les sources vous donnent deux lignes rouges claires. La prise classique est exclue, et le radiateur doit être sur circuit spécialisé ou ligne indépendante.
Les indices qui font basculer vers un chantier encadré
Vous basculez vers une pose encadrée quand au moins un de ces indices apparaît.
- Le mur ne propose pas de sortie de câbles et vous n’avez qu’une prise.
- Les conducteurs présents ne sont pas repérables de façon cohérente, ou les couleurs ne permettent pas de retrouver phase, neutre, fil pilote sans hypothèse hasardeuse.
- L’emplacement prévu se situe dans une zone où les volumes et distances de sécurité deviennent décisifs, en particulier en salle de bains.
Les outils à prévoir si le branchement reste simple
Quand vous êtes bien dans le cas “sortie de câbles existante, pose murale standard”, la préparation se résume à une petite liste d’outils et de consommables. Un fabricant liste crayon, chevilles, tournevis et perceuse parmi le matériel de base, ainsi qu’un niveau à bulles pour contrôler l’horizontalité.
Dans la pratique, votre sortie concrète consiste à préparer un plan de travail propre, avec la visserie adaptée au mur, et la capacité à dénuder proprement si nécessaire, sans abîmer les conducteurs.
À retenir
Un branchement autonome tient quand vous cochez trois cases. Une sortie de câbles sur circuit spécialisé existe, les fils phase neutre et fil pilote éventuel sont identifiés sans ambiguïté, et l’emplacement respecte distances et volumes. Si une case manque, vous arrêtez avant de refermer.
Dans la rubrique Chantier et travaux, lisez aussi La méthode fiable pour, comment peindre au rouleau un mur sans traces sous la lumière ?, La peinture pour carrelage salle de bain qui tient vraiment dépend d’abord de la zone et Le bon geste pour, comment ouvrir un portail électrique manuellement sans casser la motorisation ?.
Les sources utilisées
- blog.123elec.com — Comment raccorder un radiateur électrique ?
- aterno.fr — Guide, tout savoir sur l'installation d'un radiateur électrique
- noirot.fr — Les étapes d'installation pour poser son radiateur électrique
